液氮槽用什么液位计比较合适

液氮槽（液氮储罐）的液位测量面临极端低温（-196℃）、介质易气化、容器常为高真空多层绝热结构等挑战。选择液位计时需重点考虑精度、可靠性、耐低温性、安装方式及对绝热性能的影响。以下是适用于液氮槽的主流液位计类型及其优缺点分析：

---

1. 称重式液位计

• 原理： 通过高精度称重传感器直接测量整个储罐的重量变化，推算出液氮余量。

• 优点：

  • 精度高（可达±0.5%以内）： 直接测量总质量，不受沸腾、气泡、分层等影响。

  • 完全非接触： 无需在容器内部安装探头，不破坏真空绝热层，不影响保温性能。

  • 可靠性高： 无运动部件，不易损坏，维护简单。

  • 可测量净重/毛重： 方便库存管理。

• 缺点：

  • 成本高： 需专用高精度传感器和坚固稳定的支撑结构。

  • 安装要求高： 需对储罐基础进行改造，确保水平且无振动干扰。

  • 无法区分液/气相： 仅提供总量，无法直接给出液位高度。

• 适用场景： 对精度和可靠性要求极高的场景（如大型生物样本库、关键制药工艺、贵重样本储存）、大型储槽（>500L）、不允许破坏罐体绝热结构的场合。

---

2. 超声波液位计（外贴式/非接触式）

• 原理： 在罐外底部安装传感器，向罐内发射超声波，通过回波时间计算液位高度（利用声波在不同介质中传播速度差异）。

• 优点：

  • 非侵入式安装： 无需开孔，完全不破坏真空绝热层，保温。

  • 无运动部件，维护量低。

  • 可测量液位高度。

• 缺点：

  • 精度受罐壁和介质影响： 多层复合罐壁结构可能导致声波衰减或畸变；液氮剧烈沸腾产生气泡层会显著干扰信号。

  • 依赖标定： 对不同的罐体材质和结构需精确标定。

  • 底部安装要求： 罐底需平整清洁，传感器需良好耦合。

  • 大型罐顶部液位测量困难： 声波路径长，衰减大。

• 适用场景： 中小型液氮罐（尤其便携式或不允许开孔的罐体）、对保温性能要求极其严格、精度要求中等（±1~2%）的场景。

---

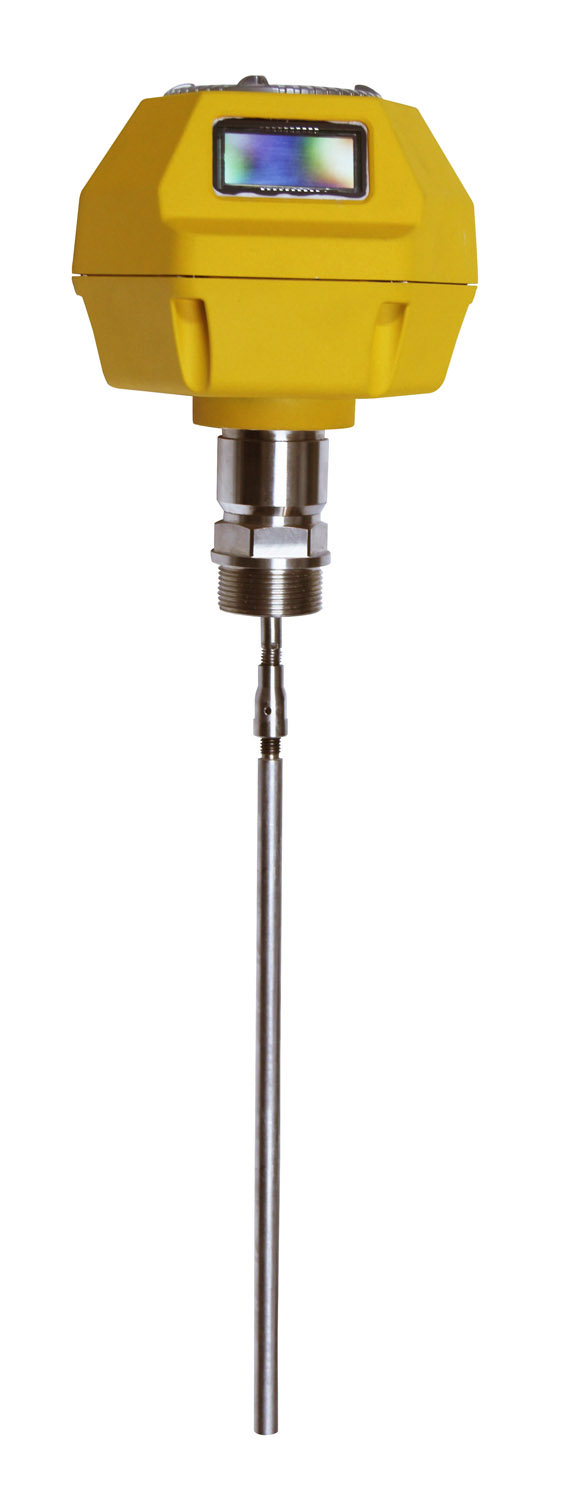

3. 雷达液位计（高频导波雷达或调频连续波雷达 - FMCW）

• 原理： 通过罐顶开孔插入导波杆或天线，向液面发射微波信号，根据反射回波测量液位。

• 优点：

  • 精度高（可达±1mm）： 微波穿透力强，受沸腾、蒸汽、温度变化影响小。

  • 可测量液位高度和界面（如需要）。

  • 适用于大型深罐。

• 缺点：

  • 需开孔安装： 破坏真空绝热层，需特殊密封和延长颈管设计以减少冷量损失和保证真空度。安装复杂度和成本增加。

  • 导波杆/天线需深入低温区： 材料必须耐受-196℃极端低温（如特制不锈钢、PTFE）。

  • 成本较高（尤其高品质品牌）。

• 适用场景： 对液位精度要求高的中大型储槽（100L以上），能接受在罐顶开孔并进行专业密封处理的场合。是当前高精度液氮测量的主流选择之一。

---

4. 电容式液位计

• 原理： 插入罐内的探头与罐壁构成电容，液位变化导致电容值改变。

• 优点：

  • 结构相对简单，成本中等。

  • 可输出连续液位信号。

• 缺点：

  • 需开孔插入： 破坏绝热，需解决密封和冷桥问题。

  • 精度受介质特性影响大： 液氮与气氮的介电常数差异较小，导致灵敏度较低；沸腾产生的气泡层会严重干扰测量，精度和稳定性较差（±3~5%或更低）。

  • 需标定，易漂移。

  • 探头材料需耐超低温。

• 适用场景： 对精度要求不高、预算有限的中小型罐体，逐渐被雷达或超声波取代。

---

5. 差压变送器（需配合毛细管/隔离液）

• 原理： 测量罐底（液相）和罐顶（气相）的压力差，换算成液位高度。

• 优点： 技术成熟。

• 缺点：

  • 安装极其复杂： 需在顶部和底部开孔，引压管需特殊伴热/保温以防止引压管内的介质（如隔离硅油）凝固。极易因引压管堵塞或隔离液问题导致故障。

  • 精度受密度变化影响： 液氮密度随温度/纯度有微小变化。

  • 维护量大，可靠性低。

• 适用场景： 在液氮测量中应用较少，除非其他方式无法满足的特殊工况。

---

6. 磁致伸缩液位计

• 原理： 探杆内波导丝与浮子内磁铁相互作用，测量扭应力波返回时间确定浮子位置。

• 优点： 精度较高（可达±0.5mm），分辨率高。

• 缺点：

  • 需开孔插入浮子： 破坏绝热。

  • 浮子易受沸腾扰动影响： 在剧烈沸腾的液氮中可能跳动或倾斜，导致测量不稳甚至损坏。

  • 低温下浮子材料和密封挑战大。

• 适用场景： 在相对平静的低温液体（如LN₂供给稳定、蒸发率低的工况）中有应用，但在典型剧烈沸腾的液氮槽中可靠性存疑。

---

总结与选型建议

1. 精度与可靠性至上（尤其大型/关键应用）：

   • 称重式： 精度高、可靠、完全不破坏保温。适用于样本库、核心工艺。

   • 次选高品质雷达式（FMCW/导波雷达）： 高精度，适合需要连续液位高度的场合。务必确保专业密封安装。

2. 保温性能要求高（不允许开孔）：

   • 外贴式超声波： 真正非接触方案。需验证其在特定罐体上的可行性和精度（受罐壁结构和沸腾影响）。

3. 预算有限、精度要求中等（中小型罐）：

   • 电容式： 成本较低，但需接受其精度局限和稳定性问题。

   • 基础型雷达： 性价比逐渐提高，优于电容式。

4. 应避免或谨慎使用的：

   • 差压式： 维护噩梦，极不推荐。

   • 磁致伸缩： 沸腾环境下浮子可靠性差。

   • 普通机械浮球式： 低温易卡死，精度极低。

关键考量因素：

• 罐体尺寸与结构： 是否允许开孔？开孔位置？底部是否平整（影响超声波）？

• 测量需求： 需要绝对质量还是液位高度？精度要求多高（±1% vs ±5%）？

• 液氮状态： 沸腾剧烈程度？是否需要连续稳定读数？

• 预算与维护能力： 前期投入 vs 长期运行成本（液氮损耗、维护费）。

• 智能化需求： 是否需要远程报警、数据记录、集成到BMS？

终建议： 对于大多数重视精度、可靠性和长期运行成本的现代应用（如生物医疗、科研），称重式和高品质雷达式是液氮槽液位测量的优选择。在采购前务必向供应商明确说明工况（介质、温度、罐型、精度要求），并索要在真实液氮环境下的测试数据或应用案例。

---
