液氮自动补液系统是一种高效的设备，用于维持实验室中液氮容器的液位，确保样品存储的安全性和稳定性。该系统不仅能减少人工干预，还能提高操作的准确性。以下将详细介绍液氮自动补液系统的各个组成部分、功能及其应用步骤。
系统组成与功能

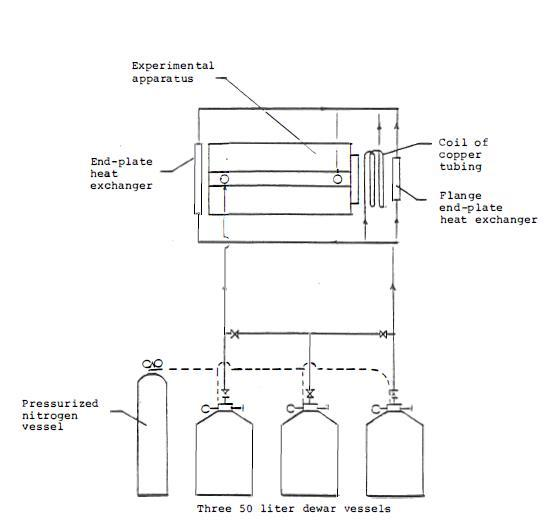

液氮自动补液系统主要由以下几个部分构成：液氮储罐、液位传感器、控制单元、阀门和流量计。每个部分都有其特定的功能，确保整个系统能够高效运转。
液氮储罐是系统的核心，通常选择耐低温材料制造，储存液氮的能力一般在50升到1000升之间，具体取决于实验室的需求。常见的液氮储罐如LN2-50、LN2-200等，分别表示容量为50升和200升的型号。为了保证液氮的长期保存，储罐的绝热性能需要良好，通常采用多层绝热和真空技术。
液位传感器用于实时监测液氮的液位，通常采用浮球式或超声波式传感器。浮球传感器适合较小的储罐，液位范围通常在0到100厘米之间;而超声波传感器则适合大储罐，具有更长的测量范围(可达3米以上)，并且不受液体密度变化的影响。
控制单元负责接收液位传感器的数据并进行处理。控制单元的选择应考虑其响应时间和稳定性，常用的控制器包括PLC(可编程逻辑控制器)和单片机。以PLC为例，其输入电压为24V，响应时间可低至10毫秒，适合实时控制。
阀门是实现液氮补充的关键组件，通常选用电磁阀或气动阀。电磁阀的额定电压一般为220V或24V，流量可根据需求选择，一般在10升/分钟到50升/分钟之间。流量计则用于监测流入的液氮量，通常采用涡轮流量计或超声波流量计，精度可达到±1%FS。
具体实施步骤
实施液氮自动补液系统的步骤如下：
1. 选择合适的液氮储罐，根据实验需求，假设需要一个200升的储罐，确保其绝热性能良好。
2. 安装液位传感器，确保其位置能够准确反映液氮的液位。如果使用超声波传感器，应将其安装在储罐顶部，测量范围设置为0-300厘米。
3. 连接控制单元，确保其输入端口与液位传感器相连，同时输出端口连接阀门。若使用PLC，则需编写控制程序以实现液位的实时监控。
4. 安装阀门，并连接至液氮供应管道。选择的电磁阀需具备快速响应能力，以便在液位低于设定值时迅速打开。
5. 安装流量计，确保其位置在液氮进料管路上，以监测进入储罐的液氮量。流量计的选型应满足流量范围的要求。
6.
进行系统测试，设定液位阈值。例如，将低液位阈值设定为20厘米，高液位阈值设定为150厘米。当液位低于20厘米时，系统自动开启补液，直至液位达到150厘米。
7. 定期维护和校准系统，保证传感器、控制单元和阀门的准确性。建议每三个月检查一次传感器和流量计，确保其工作正常。
应用案例
实验室在引入液氮自动补液系统后，经过一段时间的运行，数据显示液氮的消耗量保持在每日10升左右，而人工补液频率从每天两次减少到三天一次。系统的启动时间设定在液位低于20厘米时，补液速度为25升/分钟，充分保障了液氮的稳定供应。
在实际应用中，液氮自动补液系统的引入不仅提高了实验效率，也降低了操作人员的风险。通过自动化控制，实验室能够集中精力于科研工作，而不用频繁监控液氮的液位。这一系统在生物医学、材料研究等领域得到了广泛应用，展现了其优秀的实用价值。
